水环真空泵结构原理

2020-08-31 15:20:00

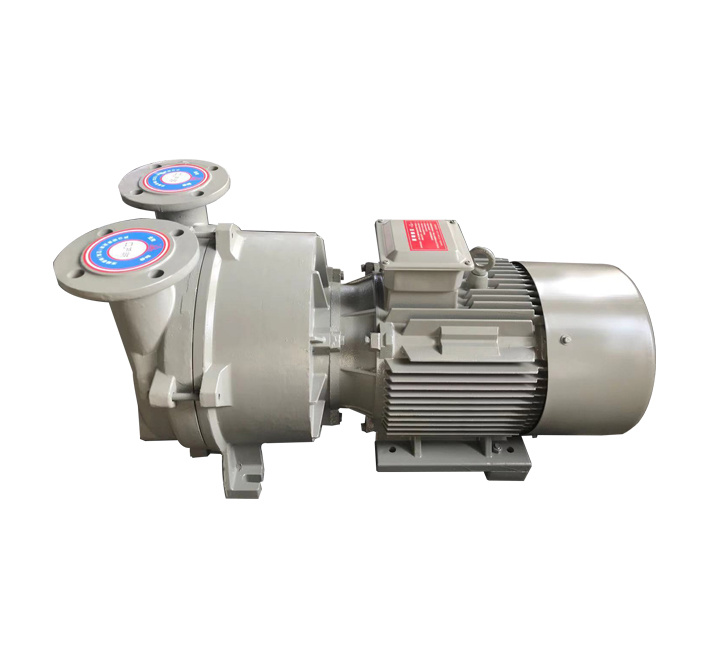

水环真空泵是带有多叶片的转子偏心装在泵壳内。当它旋转时,把液体抛向泵壳并形成与泵壳同心的液环,液环同转子叶片形成了容积周期变化的旋转变容真空泵。

水环真空泵就是这种靠偏置叶轮在泵腔内回转运动使工作室容积周期性变化以实现抽气的真空泵。它的工作室由旋转液环和叶轮构成,其结构和工作原理与液环压缩机相似。下面这个3D动画比较直观:

当工作液体为水时,称水环式真空泵,水环真空泵是一种粗真空泵,它所能获得的极限真空为2000~4000 Pa,串联大气喷射器可达270~670 Pa。

当叶轮按图中顺时针方向旋转时,水被叶轮抛向四周,由于离心力的作用,水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂相切,水环的上部内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入深度)。此时叶轮轮毂与水环之间形成一个月牙形空间,而这一空间又被叶轮分成和叶片数目相等的若干个小腔。如果以叶轮的下部0°为起点,那么叶轮在旋转前180°时小腔的容积由小变大,且与端面上的吸气口相通,此时气体被吸入,当吸气终了时小腔则与吸气口隔绝;当叶轮继续旋转时,小腔由大变小,使气体被压缩;当小腔与排气口相通时,气体便被排出泵外。
